externa como la CPM-PSU de Cloud. Encontrará información más detallada en 22.

Todos los demás PM de la red deberán alimentarse individualmente con fuentes de

alimentación externas. Puesto que la corriente de CC sólo se conecta internamente

en el conector CAN PORT OUT, la conexión de datos/audio en serie no podrá

utilizarse para transmitir corriente entre las diferentes unidades PM.

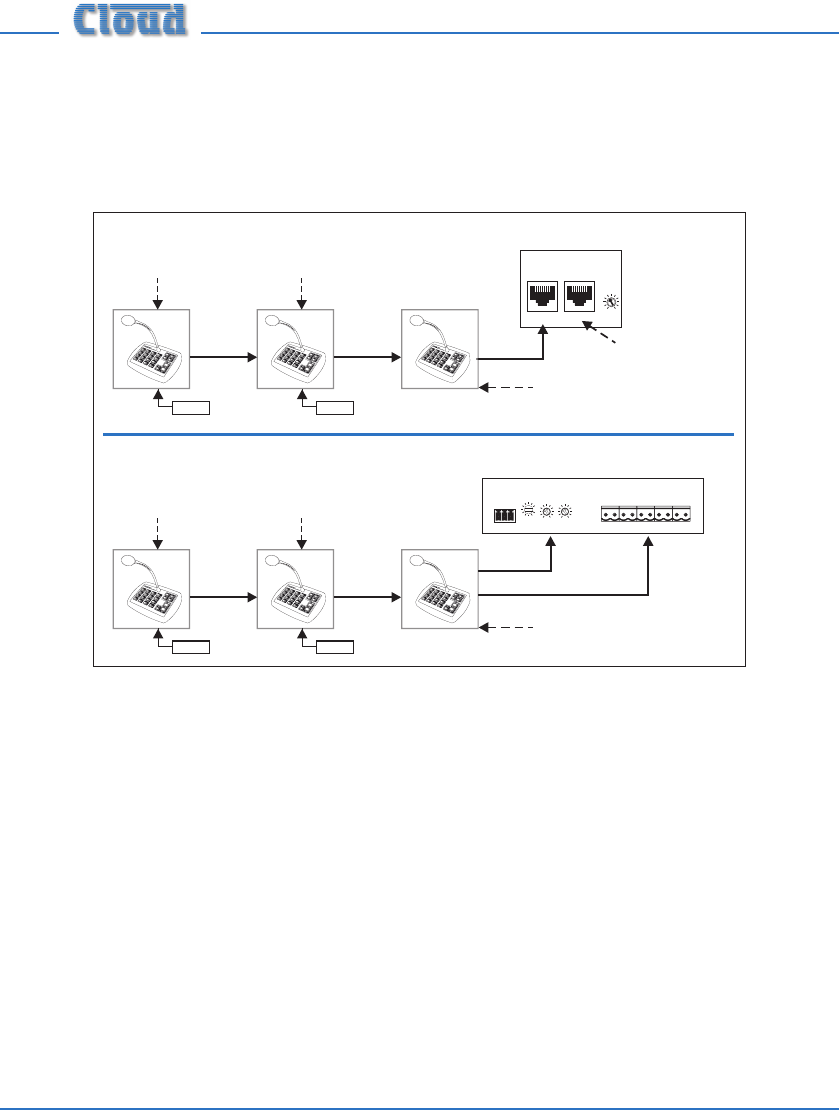

(with Digital Paging Interface)

Mixer

MIC INPUT PAGING ACCESS

Mixer

+12V

Z1 Z2 Z3 Z4 Z5 Z6 Z7 Z8

GAIN (dB)

123

(with Analogue Paging Interface)

OUT OUT

Termination OFF

CAT-5CAT-5

CAT-5 CAT-5 CAT-5

(INCLUDING DC POWER FROM MIXER)

Termination

OFF

Termination ON

OUT

Termination

OUT

AUDIO OUT

ZONE ACCESS CONTROL

Termination

OFF

OUT

Termination

PSU PSU

CDPM

GAIN (dB)

THRU

-10

+10

Termination ONT

Terminaciones

Los PM salen de fábrica con la terminación de la interfaz de avisos digital situada

en ON. Esta terminación no tiene que modicarse en los sistemas con un solo PM,

pero en los sistemas con varios PM, sólo el micrófono situado en el “extremo” de la

red podrá tener su terminación situada en ON; todos los demás deberán tener sus

terminaciones situadas en OFF. Encontrará información más detallada sobre cómo

ajustar las terminaciones en 42.

En todos los sistemas, la terminación de la interfaz de avisos digital deberá estar

situada en ON en el mezclador principal. Encontrará información más detallada en la

documentación del mezclador.

Empleo de la interfaz analógica con varios PM

El “último” micrófono de la cadena (el que está conectado al mezclador principal) podrá

conectarse al mezclador principal a través de la interfaz analógica en lugar de la interfaz
